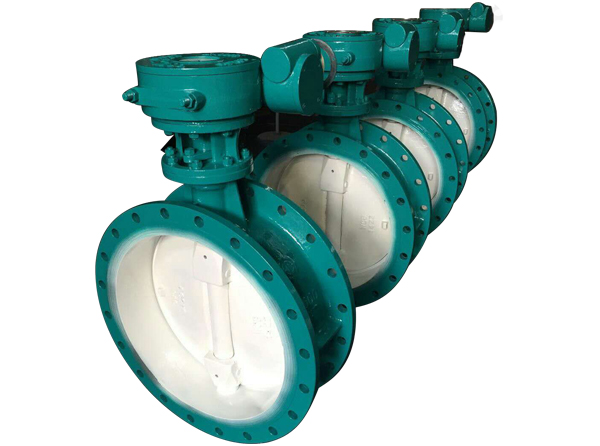

傳動渦輪蝶閥

傳動渦輪蝶閥有電動對夾蝶閥氣動法蘭蝶閥，對夾式氣動蝶閥，氣動對夾式蝶閥，電動三偏心蝶閥，氣動三偏心蝶閥，它們均為偏心金屬密封結構，密封形式為金屬對金屬密封，可調換金屬密封圈對金屬密封，不銹鋼板與石墨復合板密封圈對金屬密封。硬密封蝶閥的驅動形式除了電動之外還有：手動，蝸輪桿傳動等

產品詳情

傳動渦輪蝶閥特點

1、蝶板密封為硬軟多層，具有硬軟密封雙重密封優點，無論在低溫還是在高溫工況下，具有優良的密封性能。

2、采用三偏心結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封性能，達到零的泄漏。

3、啟閉力矩小、操作靈活、活力節能，使用壽命長。

4、耐高溫、耐高壓、耐腐蝕適用范圍廣。

5、新一代三偏心私服密封蝶閥兼具了三偏心密封結構與軟密封的優點，密封性能可靠，適用范圍廣，使用壽命更長。

傳動渦輪蝶閥標準

設計規范	GB/T 12238
結構長度	GB/T 12221
法蘭連接	GB/T 9113
試驗與檢驗	GB/T 13927
產品標識	GB/T 12220

傳動渦輪蝶閥性能：

公稱通徑	DN（mm）	50～300
公稱壓力	PN（MPa）	1.0	1.6	2.5
試驗壓力	強度試驗	1.5	2.4	3.75
	密封試驗	1.1	1.76	2.75
	氣密封試驗	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性及粉塵顆粒物等；
適用溫度	-40℃～600℃
驅動形式	手柄、渦輪、電動、氣動、液動

傳動渦輪蝶閥主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

渦輪傳動蝶閥D343H-2.5C/6C/10C連接尺寸 (mm)

渦輪蝶閥

通徑		主要尺寸			O．25MPa				0.6MPa				1．OM Pa
mm	inch	L	H	H 1	D	D 1	Z-φd	b×f	D	D1	Z-φd	b×f	D	D1	Z-φ d	b×f
50	2	108	75	200	140	11O	4-φ14	16×3	140	110	4-φ14	16×3	165	125	4-φ18	20×3
65	21／2	112	93	210	160	130	4-φ14	16×3	160	130	4-φ14	16×3	185	145	4-φ18	20×3
80	3	114	98	226	190	150	4-φ18	18×3	190	150	4-φ18	18×3	200	160	8-φ18	20×3
100	4	127	130	250	210	170	4-φ18	18×3	210	170	4-φ18	18×3	220	180	8-φ18	22×3
125	5	140	165	295	240	200	8-φ18	20×3	240	200	8-φ18	20×3	250	210	8-φ18	22×3
150	6	140	175	315	260	225	8-φ18	20×3	265	225	8-φ18	20×3	285	240	8-φ22	24×3
200	8	152	220	380	320	280	8-φ18	22×3	320	280	8-φ18	22×3	340	295	8-φ22	24×3
250	10	165	250	405	375	335	12-φ18	24×3	375	335	12-φ18	24×3	395	350	12-φ22	26×3
300	12	178	300	480	440	395	12-φ22	24×4	440	395	12-φ22	24×4	445	400	12-φ22	26×4
350	14	190	330	545	490	445	12-φ22	24×4	490	445	12-φ22	24×4	505	460	16-φ22	26×4
400	16	216	360	550	540	495	16-φ22	24×4	540	495	16-φ22	24×4	565	515	16-φ26	26×4
450	18	222	380	620	595	550	16-φ22	24×4	595	550	16-φ22	24×4	615	565	20-φ26	28×4
500	20	229	410	680	645	600	20-φ22	26×4	645	600	20-φ22	26×4	670	620	20-φ26	28×4
600	24	267	460	750	755	705	20-φ26	26×5	755	705	20-φ26	26×5	780	725	20-φ30	30×4
700	28	292	530	820	860	810	24-φ26	26×5	860	810	24-φ26	26×5	895	840	24-φ30	30×5
800	32	318	610	91O	975	920	24-φ30	26×5	975	920	24-φ30	26×5	1015	950	24-φ33	32×5
900	36	330	640	930	1075	1020	24-φ30	26×5	1075	1020	24-φ30	26×5	1115	1050	28-φ33	34×5
1000	40	410	720	980	1175	1120	28-φ30	26×5	1175	1120	28-φ30	26×5	1230	1160	28-φ36	34×5
1200	48	470	820	1220	1375	1320	32-φ30	26×5	1405	1340	32-φ33	28×5	1455	1380	32-φ39	38×5
1400	56	530	930	1310	1575	1520	36-φ30	26×5	1630	1560	36-φ36	32×5	1675	1590	36-φ42	42×5
1600	64	600	80	1460					1830	1760	40-φ36		1915	1820	40-φ48	62×5
1800	72	670	1090	1560					2045	1970	44-φ39		2115	2020	44-φ48
2000	80	760	1190	1670					2265	2 1 80	48-φ42		2325	2230	48-φ48

傳動渦輪蝶閥D343H-16C/25C/40C連接尺寸

通徑		主要尺寸			1.6M Pa				2.5MPa				4.0MPa
mm	inc h	L	H	H 1	D	D 1	Z-φd	b×f	D	D 1	Z-φd	b×f	D	D1	Z-φd	b×f
50	2	108	75	200	165	125	4-φ18	20×3	165	125	4-φ18	20×3	165	125	4-φ18	20×3
65	21／2	112	93	210	185	145	4-φ18	20×3	185	145	8-φ18	22×3	185	145	8-φ18	22×3
80	3	114	98	226	200	160	8-φ18	20×3	200	160	8-φ18	4×3	200	160	8-φ18	24×3
100	4	127	130	250	220	180	8-φ18	22×3	235	190	8-φ22	24×3	235	190	8-φ22	24×3
125	5	140	165	295	250	210	8-φ18	22×3	270	220	8-φ26	26×3	270	220	8-φ26	26×3
150	6	140	175	315	285	240	8-φ22	24×3	300	250	8-φ26	28×3	300	250	8-φ26	28×3
200	8	152	220	380	340	295	12-φ22	24×3	360	310	12-φ26	30×3	375	320	12-φ30	34×3
250	10	165	250	405	405	355	12-φ26	26×3	425	370	12-φ30	32×3	450	385	12-φ33	38×3
300	12	178	300	480	460	410	12-φ26	28×3	485	430	16-φ30	34×4	515	450	12-φ33	42×4
350	14	190	330	545	520	470	16-φ26	30×4	555	490	16-φ33	38×4	580	510	16-φ36	46×4
400	16	216	360	550	580	525	16-φ30	32×4	620	550	16-φ36	40×4	660	585	16-φ39	50×4
450	18	222	380	620	640	585	20-φ30	34×4	670	600、	20-φ36	42×4	685	610	20-φ39	50×4
500	20	229	410	680	715	650	20-φ33	36×4	730	660	20-φ36	44×4	755	670	20-φ42	52×4
600	24	267	460	750	840	770	20-φ36	38×5	845	770	20-φ39	46×5	890	795	20-φ48	60×5
700	28	292	530	820	910	840	24-φ36	38×5	960	875	24-φ42	46×5
800	32	318	61O	910	1025	950	24-φ39	38×5	1085	990	24-φ48	50×5
900	36	330	640	930	1125	1050	28-φ39	40×5	1185	1 090	28-φ48	54×5
1000	40	410	720	980	1255	1170	28-φ42	42×5	1320	1210	28-φ56	58×5
1200	48	470	820	1220	1485	1390	32-φ48	48×5	1530	1420	32-φ56	72×5
1400	56	530	930	1310	1685	1590	36-φ48	60×5	1750	1640	36-φ65	78×5
1600	64	600	980	1460	1930	1820	40-φ56
1800	72	670	1090	1560	2130	2020	44-φ56
2000	80	760	1190	1670	2345	2230	48-φ62
